Двухместный самолёт АКМ-5 — новинка отечественного самолётостроения

Самолёт АКМ-5 «Триумф» представили широкой аудитории на слёте любителей авиации на аэродроме Первушино рядом с Уфой. Смотря на этот стильный самолёт, в голову приходит мысль, что это очередная новинка от чешских производителей, новая модель от Бристель, Евростар или СпортКруизёр… И надо видеть удивлённые лица зрителей, когда они узнают, что он полностью произведён в России.

Лёгкий учебно-тренировочный АКМ-5 — разработка Пермской компании АКМ-авиа. Размах крыла АКМ-5 10 метров, длина 6,5 метров. Масса пустого — триста килограммов.

Самолёт позиционируется как комфортное воздушное судно для учебно-тренировочных полётов и длительных перелётов на большой крейсерской скорости. Для удобства возможного хранения самолёта в городском гараже конструкторы предусмотрели возможность лёгкой отстыковки консолей крыла. По словам конструкторов, АКМ-5 достаточно просто собрать вдвоём, причём потратить на это придётся не более двух часов.

Самолёт оснащен двигателем Ротакс 912, максимальный взлётный вес до 580 кг, необходимая дистанция для разбега и пробега — 200-250 метров, дальность полёта — 1200 километров. Конструкция выполнена из композиционных материалов, применена схема среднеплана.

По цене самолёт более чем вдвое дешевле зарубежных аналогов, причём его можно купить как готовым «под ключ», так и в виде кит-комплекта для самостоятельной сборки по ещё более низкой цене. Гибкая политика руководства производителя в отношении потенциальных клиентов вызывает только положительные эмоции.

И ещё есть важное и принципиальное условие производителя - установка на АКМ-5 спасательной системы. Вне зависимости от комплектации самолёта на воздушное судно устанавливается парашют МВЕН.

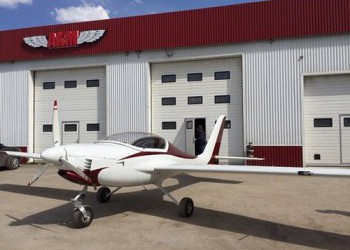

АКМ-5

Самолёт оснащен двигателем Rotax-912 ULS мощностью 100 л.с.

А с 2017 года на него можно будет установить новейшие российские двигатели «Агат-Б» и «Агат-Б1», которые сейчас проходят испытания:

На МАКС-2015 предприятие представило два «бензинника» — «Агат-Б1» (ПД-1400) и «Агат-Б» (АПД-110/120). Они предназначены для оснащения различных легких самолетов и, создаваемых в настоящее время, перспективных БЛА самолетной схемы. Двигатели рассматриваются в качестве замены на российском рынке распространенных зарубежных образцов типа ROTAX 912, ROTAX 914, UEL AR 68-1000 и т. д.

Стоит отметить, что создание поршневого оппозитного четырехтактного четырехцилиндрового двигателя-демонстратора воздушного охлаждения ПД-1400 идет в широкой кооперации с привлечением «научной школы»: прежде всего, во взаимодействии с ЦИАМ им. Баранова, кроме того, в проектировании и отработке участвовали НТЦ «ГРАТ» и НАМИ. При этом ОАО «ГМЗ «Агат», как головной по данному двигателю, выступил в роли соразработчика, производителя основных деталей.

Двигатель ПД-1400 снабжен искровым зажиганием и распределенным впрыском топлива с электронным управлением, а также интегрированным понижающим редуктором, масляной системой с «сухим» картером и внешним маслобаком.

ПД-1400 («Агат-Б1»)

ПД-1400 («Агат-Б1») имеет рабочий объем около 1,4 л., его масса — 69,5 (сухая), максимальная мощность — 90 л.с., расход топлива на крейсерском режиме — 210 г/л.с*ч. В период 2014-2015 гг. проводился комплекс различных испытаний двигателя-демонстратора ПД-1400, построены опытные образцы. В настоящее время двигатель подтвердил при стендовых испытаниях основные заявленные параметры, ведутся стендовые отработки и доводочные работы. Однако до завершения НИРовских работ еще далеко… В ЦИАМе считают, что ПД-1400 («Агат-Б1») сможет стать базовой моделью целого семейства авиационных четырехтактных оппозитных поршневых двигателей воздушного охлаждения с непосредственным впрыском топлива, среди которых планируется выпускать АПД в диапазоне мощностей примерно от 50 до 125 л.с. Существует проект АПД-700 — «половинного» ПД-1400 с мощностью 40…45 л.с.

Второй представленный мотор — АПД-110/120 («Агат-Б»), рассчитанный на 120 л.с.

АПД-110/120 («Агат-Б»)

Это оппозитный четырехцилиндровый двигатель с комбинированным охлаждением (жидкостное — для головок цилиндра, воздушное — для рубашек цилиндра), имеет искровое зажигание и распределенный впрыск топлива с электронным управлением, оснащен турбокомпрессором и понижающим редуктором. Его разработку ведет коллектив Инженерного центра «Итлан» (ООО «Итлан», Рыбинск, Ярославская область), который был организован в 2000 г. группой специалистов Рыбинского конструкторского бюро моторостроения, в тесной кооперации с производственниками ОАО «ГМЗ «Агат». До этого, «Итлановцы» во главе с Михаилом Корюковым успешно участвовали в выпуске конструкторской документации на доработку одного зарубежного четырехтактного двигателя и лишь потом, начиная с 2013 г., в рамках ОКР включились в работы по новому АПД-110/120 для БЛА. Также, как и «циамовский» ПД-1400, он снабжен масляной системой с «сухим» картером и внешним маслобаком. Рабочий объем двигателя — около 1,7 л., масса (сухого) — 92 кг, максимальная мощность (взлетная) — 120 л.с., номинальная мощность — 110 л.с., мощность в режиме горизонтального полета — 70-90 л.с., максимальный расход топлива на крейсерском режиме — 210 г/л.с*ч.

Несмотря на то, что работы по этому ДВС начаты позже, чем по «циамовскому» ПД-1400, мотор считаются более приоритетным для заказчика и готовится к серии ускоренными темпами. По данным форума Ассоциация Экспериментальной Авиации (инсайдер из ГМЗ), двигатель сейчас (на конец 2015 г.) в стадии стендовых испытаний, полным ходом идет подготовка серийного выпуска к 2017 г.
